SC4056HJ是一款完全集成、经济高效的1.2A高压输入的单节锂电池线性充电芯片。SC4056HJ采用CC&CV的充电模式，特别适合于单节锂电池的充电应用。

SC4056HJ可接受高达33V的输入电压。当输入电压超过芯片的输入过压保护阈值时，SC4056HJ会马上停止充电，以防止在芯片上的功耗过大。SC4056HJ的33V高耐压特性，在应用中可节省了传统的低输入耐压的充电器中所需要配备的过压保护芯片。

SC4056HJ具有预设的4.05V/4.20V/4.35V充满浮充电压可选，其充电电流大小可以通过外部的电阻来进行设置。当电池电压低于 2.92V时，SC4056HJ将工作在涓流充电模式下，此时的充电电流为恒流值的20%。

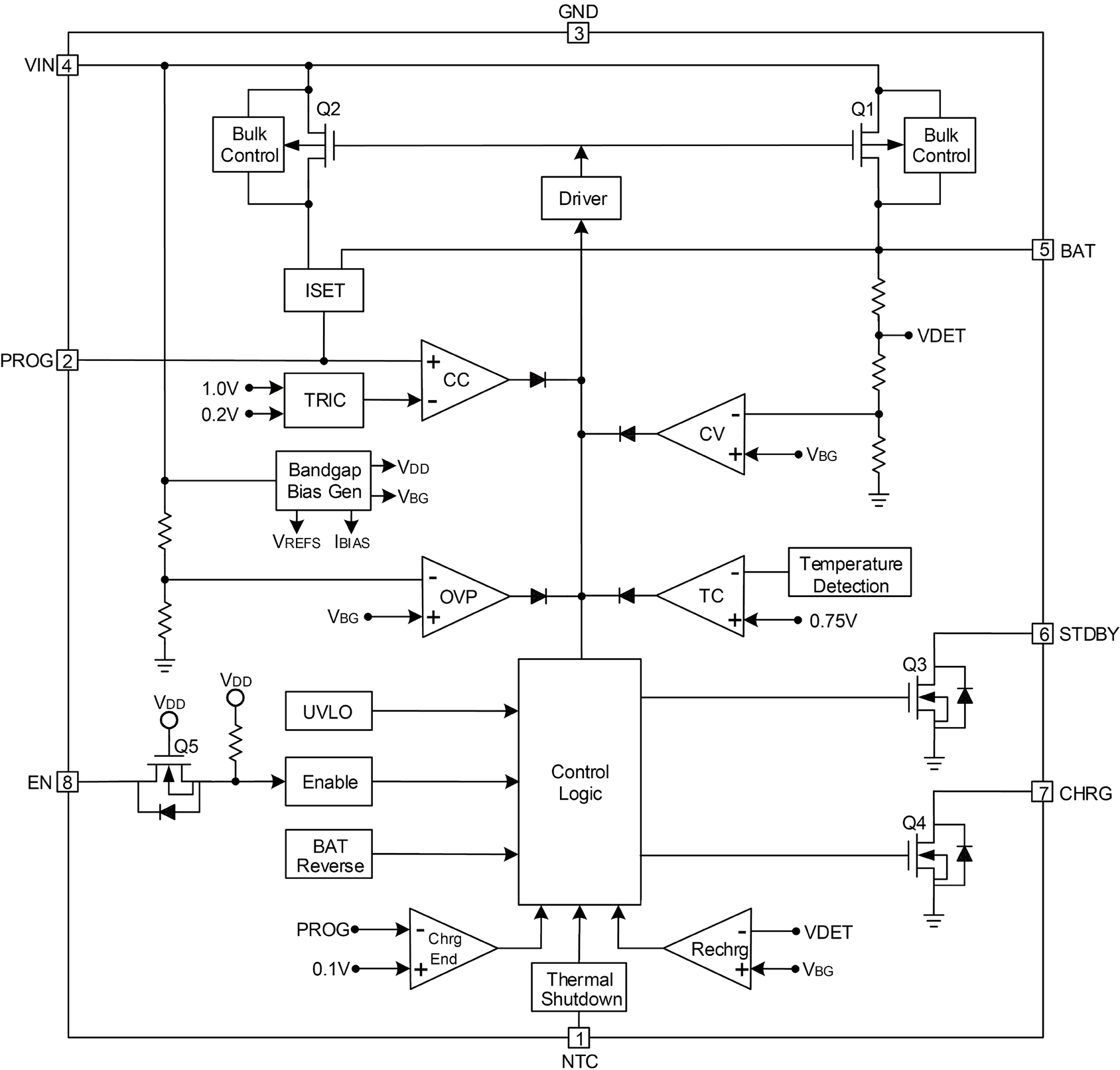

结构框图

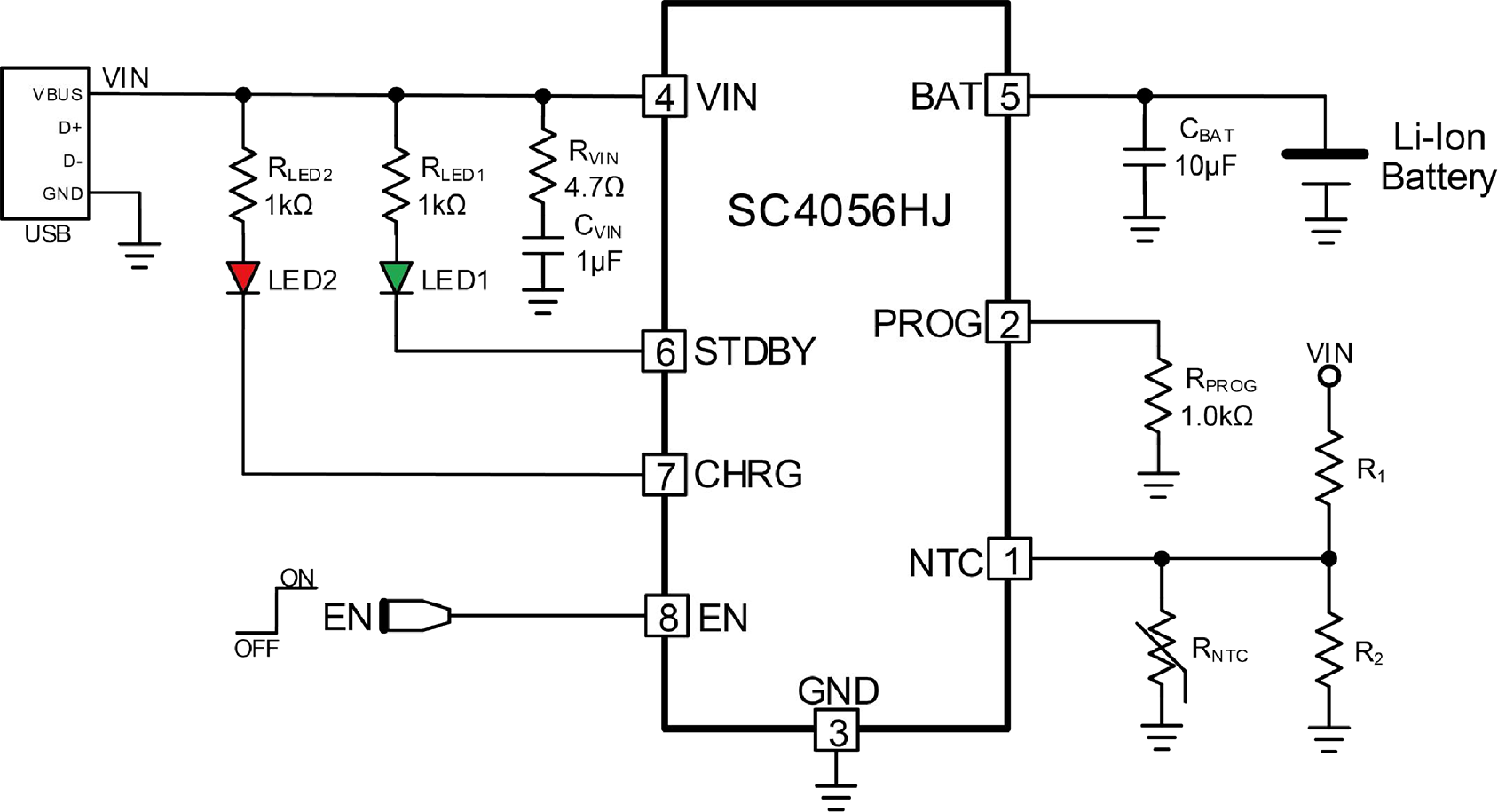

典型应用

特点

●  VIN输入最高33V耐压                                                            ●  VIN输入悬空时，BAT最高20V耐压

●  支持高达1.2A的充电电流                                                       ●  浮充电压精度达±30mV

●  6.75V输入过压保护阈值                                                         ●  2.92V涓流充电阈值

●  集成充电功率管和电流采样电阻                                              ●  充电电流可以电阻设置

●  BAT超低自耗电                                                                      ●  电池0V充电功能

●  电池反接保护                                                                         ●  电池反接保护电流<20µA

●  NTC保护功能                                                                         ●  充电电流自动热调节

●  芯片使能功能                                                                         ●  充电指示功能

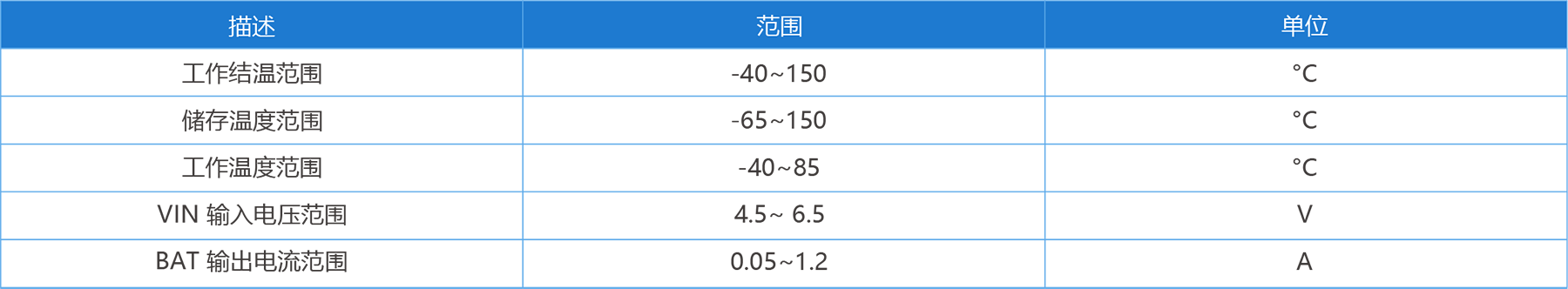

热特性

功能描述

SC4056HJ是一款完全集成、经济高效的1.2A高压输入的单节锂电池线性充电芯片。SC4056HJ采用CC&CV的充电模式，特别适合于单节锂电池的充电应用。

SC4056HJ可接受高达33V的输入电压。当输入电压超过芯片的输入过压保护阈值时，SC4056HJ马上停止充电，以防止在芯片上的功耗过大。

SC4056HJ的33V高耐压特性，在应用中可节省了传统的低输入耐压的充电器中所需要配备的过压保护芯片。

SC4056HJ具有预设的4.05V/4.20V/4.35V充满浮充电压可选，其充电电流大小可以通过外部的电阻来设置。当电池电压低于 2.92V时，SC4056HJ将工作在涓流充电模式下，此时的充电电流为恒流值的20%。

SC4056HJ具有充电指示功能。CHRG和STDBY引脚可以与MCU进行简单的信号交互处理，或者驱动LED指示灯进行充电状态指示。当没有连接输入适配器或禁用适配器时，SC4056HJ工作在低电流的待机状态，此时BAT引脚的待机电流小于1μA。

自动再充电

在充电周期完成后，SC4056HJ会一直监测锂电池的电压。只有当电池电压下降至VFLOAT-ΔVRCH以下时，SC4056HJ才会自动开始对电池进行再充电。这确保了锂电池始终保持在或接近完全充电的状态，同时避免了进行周期性充电循环启动的需要。

电池反接保护

SC4056HJ具有电池反接保护功能。当在安装锂电池的操作过程中如果发生了电池反接情况，SC4056HJ的电池反接保护功能将保护SC4056HJ和锂电池免受损坏，此时SC4056HJ停止充电，CHRG和STDBY状态指示引脚均开漏输出高阻态。当电池反向连接时，SC4056HJ的BAT引脚的最大反向漏电流小于20µA。把反接的电池正确接入后，SC4056HJ会自动开始充电循环。
