SC8610A是一款高压降压开关稳压器，可向负载提供高达1.2A的连续电流。它集成了一个3.5A限流的高侧、高压、功率MOSFET。

4.7V 至60V的宽输入范围适用于各种降压应用，使其成为汽车、工业和照明应用的理想选择。滞后电压模式控制便于非常快速的响应。SC8610A专有的反馈控制方案最大限度地减少了所需的外围元件的数量。

开关频率可高达1MHz，可用小封装元件。热关断和短路保护（SCP）提供可靠和容错操作。300µA的静态电流允许SC8610A用于电池供电的应用。

<!--[if gte mso 9]><xml>1111</xml><![endif]--><!--[if gte mso 9]><xml></xml><![endif]--><!--[if gte mso 9]><xml>MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0</xml><![endif]--><!--[if gte mso 9]><xml> </xml><![endif]-->

特性

●  4.7至60V输入电压范围                                                                           ●  3.5A 典型峰值限流

●  1.2A 持续电流                                                                                        ●  滞后控制：无补偿

●  可达1MHz的工作频率                                                                             ●  集成高侧MOS管带短路保护

●  300μA 静态电流                                                                                     ●  过热保护

●  SOT23-6封装

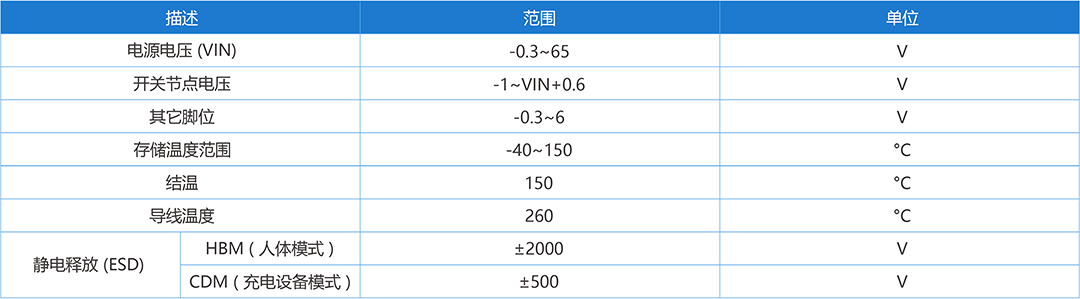

<!--[if gte mso 9]><xml>1111</xml><![endif]--><!--[if gte mso 9]><xml></xml><![endif]--><!--[if gte mso 9]><xml>MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0</xml><![endif]--><!--[if gte mso 9]><xml> </xml><![endif]-->

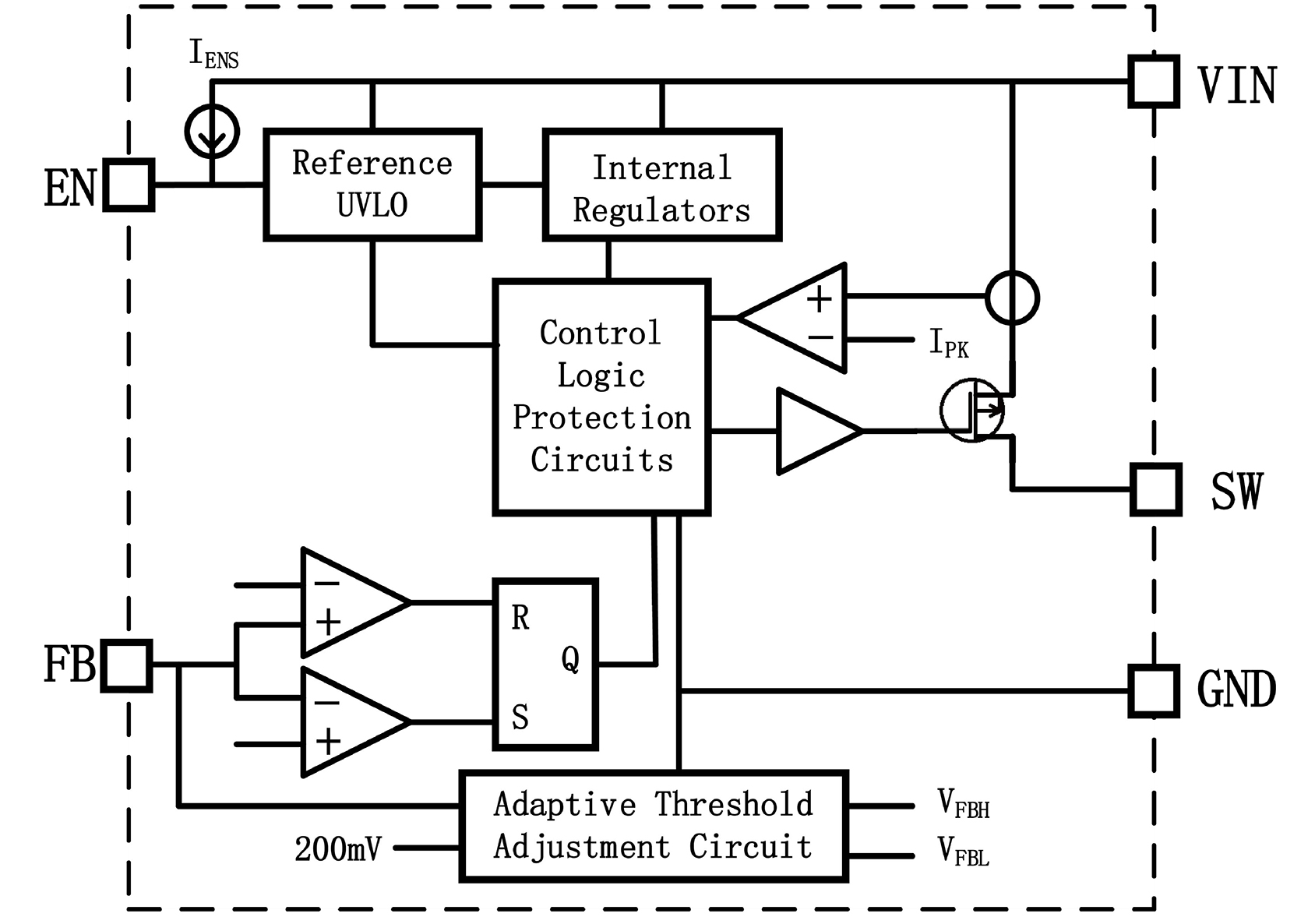

功能框图

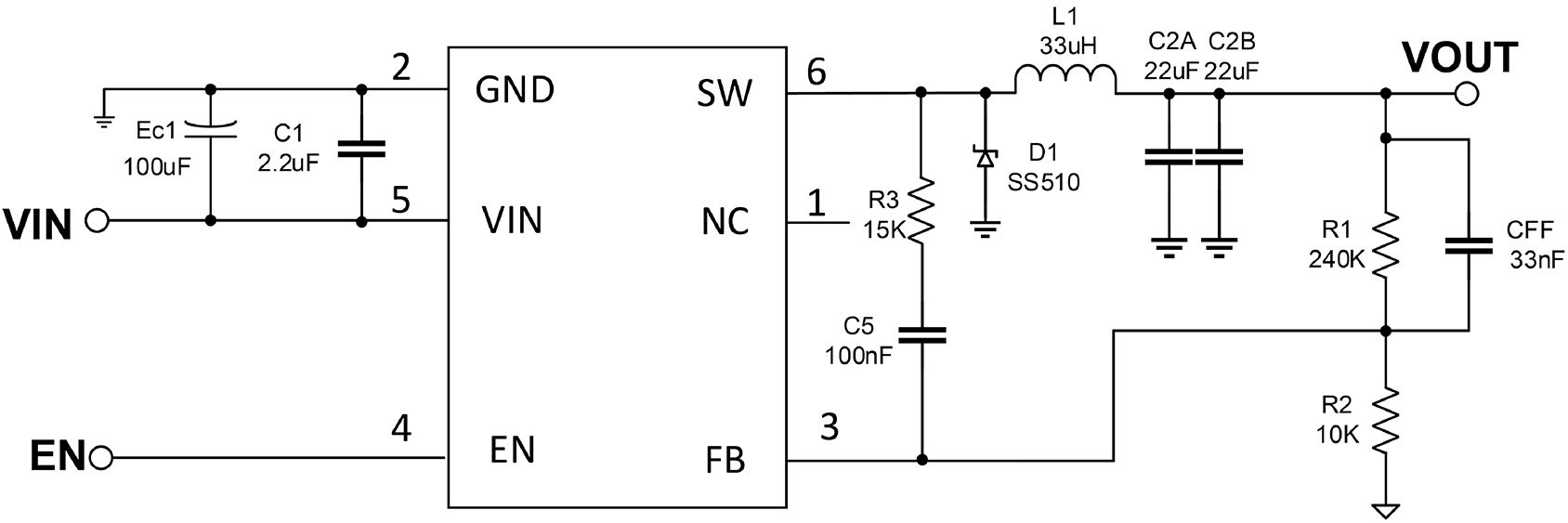

典型应用电路

<!--[if gte mso 9]><xml>1111</xml><![endif]--><!--[if gte mso 9]><xml></xml><![endif]--><!--[if gte mso 9]><xml>MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0</xml><![endif]--><!--[if gte mso 9]><xml> </xml><![endif]-->

自动阈值调节的滞环电流控制

SC8610A在迟滞电压控制模式下工作，以调节输出电压。FB连接到电阻分压端上，该分压器决定输出电压。当FB电压（VFB）降至185mV时，功率MOSFET导通，并保持导通状态，直到VFB升至215mV。当VFB上升到215mV时，功率MOSFET关闭，并保持关闭状态，直到VFB降至185mV。215mV和185mV这两个阈值被自适应地调整，以补偿所有电路延迟，因此输出电压在FB时的平均值为200mV。

使能(EN) 控制

SC8610A有一个带正逻辑的专用使能控制引脚（EN）。其下降阈值为1.3V，上升阈值为1.65V（高出350mV）。布局时将EN连接至固定电平。EN如需悬空应用则禁止浮空引长线，为获得更稳定的EN状态，建议EN对GND加数十nF电容。如无需使用EN，可将EN串联3MΩ电阻到固定电平；或通过分压后连接至EN。

输出短路保护

当VFB在200mV左右时，输出电压得到很好的调节。如果输出在过电流保护（OCP）中被拉低或直接短路到GND，即使功率MOSFET导通，VFB也会低。SC8610A将低VFB视为故障。
